養(yǎng)殖防滲膜實現(xiàn)無縫焊接？這6大核心技巧必須掌握
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/6/19

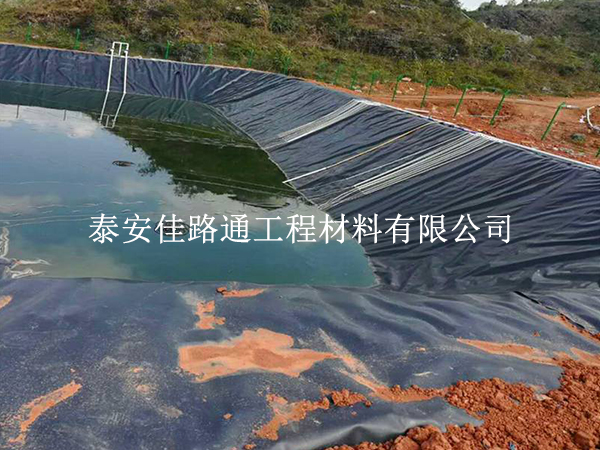

養(yǎng)殖防滲膜的焊接質(zhì)量直接影響防滲效果和使用壽命，想要實現(xiàn)真正的“無縫焊接”，避免滲漏隱患？掌握以下6大核心技巧，輕松打造牢固可靠的防滲膜連接！一、焊接前準備：細節(jié)決定成敗1、設備調(diào)試：使用專業(yè)的防滲膜焊接機，焊接前根據(jù)膜材厚度調(diào)整溫度、速度參數(shù)。一般來說，厚度0.5-1.0mm的膜材，焊接溫度控制在250-300℃，焊接速度設定為0.8-1.2m/min；厚度1.0-1.5mm的膜材，溫度調(diào)至300-350℃，速度0.5-0.8m/min。調(diào)試后先在小塊膜材上試焊，觀察焊縫效果，確保參數(shù)合適。2、膜面處理：用干凈的抹布或刷子清除焊接部位的灰塵、泥土、水漬等雜質(zhì)，保證膜面清潔干燥。若膜面有油污，需用酒精或?qū)Ｓ们鍧崉┎潦酶蓛�，防止影響焊接效�?。3、搭接規(guī)范：兩片膜材搭接寬度不小于10cm，確保焊接充分。鋪設時盡量使膜材邊緣對齊，避免出現(xiàn)錯邊、褶皺，否則會影響焊接質(zhì)量。二、焊接過程控制：規(guī)范操作是關鍵1、勻速焊接：啟動焊接機后，勻速推動設備前進，保持穩(wěn)定的焊接速度，避免忽快忽慢。速度過快會導致焊接不牢固，過慢則可能使膜材過熱融化變形。焊接過程中，眼睛緊盯焊縫，確保焊接機滾輪始終在搭接區(qū)域內(nèi)。2、壓力適中：焊接機自帶的壓輥要保持適當壓力，使兩片膜材緊密貼合。壓力不足，膜材無法充分熔合；壓力過大，會使膜材變薄甚至壓穿�？梢酝ㄟ^觀察焊縫的擠壓效果來判斷壓力是否合適，合格的焊縫兩側應有均勻的擠出熔漿。3、處理接頭：當一段焊接完成，需要繼續(xù)焊接下一段時，兩段焊縫的接頭處要重疊5-10cm。先將焊接機后退到已焊好的焊縫上，再啟動設備向前焊接，保證接頭處焊接牢固，避免出現(xiàn)漏焊。三、特殊部位焊接：攻克難點保質(zhì)量1、拐角焊接：在養(yǎng)殖池拐角等弧形部位，先將膜材裁剪成合適的形狀，使膜材自然貼合拐角。焊接時采用分段焊接的方式，從拐角一端逐步向另一端焊接，每段焊接長度控制在20-30cm，確保焊縫緊密貼合拐角輪廓 。2、十字交叉焊接：當多條焊縫交匯形成十字交叉時，先焊接其中兩條相互垂直的焊縫，然后在交叉區(qū)域裁剪出直徑約10cm的圓形缺口，用一塊圓形膜材補丁覆蓋缺口，再將補丁與四周的膜材進行焊接，保證交叉部位密封性。四、焊接質(zhì)量檢測：雙重保障防滲漏1、目測檢查：焊接完成后，立即對焊縫進行目視檢查。合格的焊縫應表面平整、光滑，無漏焊、虛焊、燒焦、氣泡等缺陷。焊縫兩側的擠出熔漿應均勻一致，沒有斷流現(xiàn)象。2、真空檢測：使用真空檢測設備對焊縫進行檢測。將真空罩覆蓋在焊縫上，抽氣至真空度達到20-30kPa，保持30秒以上。若真空度無明顯下降，說明焊縫密封良好；若真空度下降，說明存在漏氣點，需做好標記，及時進行補焊 。五、焊接缺陷修復：及時處理除隱患如果檢測發(fā)現(xiàn)焊縫存在漏焊、虛焊、孔洞等缺陷，要及時修復。小面積的缺陷可以使用擠壓式焊接機進行補焊；較大面積的缺陷，需先切除不合格的焊縫部分，清理干凈后重新焊接。修復后的焊縫同樣要進行質(zhì)量檢測，確保合格。六、焊接后保護：延長焊縫使用壽命焊接完成后，避免在焊縫未完全冷卻時施加外力，防止焊縫變形開裂。及時對焊接好的膜材進行覆蓋保護，避免陽光直射加速膜材老化，可采用鋪設土工布、覆蓋土層等方式進行保護 。掌握這些養(yǎng)殖防滲膜無縫焊接技巧，就能有效提升焊接質(zhì)量，為養(yǎng)殖工程的防滲效果提供堅實保障。如果在焊接過程中遇到其他問題，歡迎在評論區(qū)留言交流！
