養(yǎng)殖防滲土工膜破了？這樣處理能止損防滲漏
瀏覽次數：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/9/2
養(yǎng)殖防滲土工膜出現破損若不及時處理，會導致池水滲漏、土壤污染，甚至影響?zhàn)B殖生物生存環(huán)境。需先明確破損類型與程度，再按規(guī)范流程修復，才能**大程度減少損失，保障防滲系統(tǒng)功能。一、先判破損類型與成因：針對性選方案1. 輕度破損（小孔洞、淺劃痕）破損面積小（直徑或長度較�。�，多由尖銳雜物（如石子、工具碎片）劃傷、養(yǎng)殖生物（如蝦蟹鰲足）輕微刮擦導致，未傷及膜材深層結構，暫時無明顯滲漏，但長期易受水體侵蝕擴大。2. 中度破損（局部撕裂、邊緣開裂）破損呈長條狀或不規(guī)則狀，多因施工時膜材過度拉伸、焊接后焊縫邊緣受力開裂，或清塘時機械（如推土機、耙子）意外撞擊導致，已出現局部滲漏，需及時修復避免破損延伸。3. 重度破損（大面積破損、多層撕裂）破損范圍大，膜材出現貫穿性開裂或多層撕裂，多由**天氣（如強風掀起膜材拉扯斷裂）、地基沉降導致膜材受力不均撕裂，或長期老化未維護引發(fā)，已嚴重影響防滲，需緊急處理甚至局部更換。二、分程度處理：不同破損用不同方法1. 輕度破損：補丁修復法預處理：先排水至破損區(qū)域露出，用軟毛刷清理破損處及周邊 5cm 范圍的泥沙、藻類，再用酒精擦拭去除油污，確保表面干燥潔凈（潮濕會影響?zhàn)ず匣蚝附有Ч?/span>
修復操作：裁剪與膜材同材質、同厚度的補丁（補丁面積需比破損區(qū)域大，確保完全覆蓋），若破損處平整，可涂抹專用 HDPE 膜黏合劑（均勻涂抹補丁與破損區(qū)域接觸面），貼合后用重物（如沙袋）壓實 24 小時；若破損處有輕微弧度，建議用擠壓焊槍沿補丁邊緣焊接，焊縫寬度需達標，確保無滲漏。
2. 中度破損：焊接加固法
預處理：排水后清理破損區(qū)域，切除破損邊緣的毛糙部分（避免修復后受力不均），若破損處有褶皺，需展平膜材并臨時固定（用沙袋壓�。�。
修復操作：對長條狀撕裂，先沿撕裂方向裁剪同材質的膜材條（寬度需覆蓋撕裂處兩側），用雙軌熱熔焊機沿膜材條兩側焊接（形成雙焊縫，增強密封性）；對焊縫邊緣開裂，需先清理開裂處的氧化層（用砂紙輕磨），再用擠壓焊槍補焊，補焊區(qū)域需超出開裂范圍，焊接后用真空檢測儀檢測密封性。
3. 重度破損：局部更換法
預處理：徹底排空池水，清理破損區(qū)域的養(yǎng)殖殘餌、淤泥，檢查周邊膜材是否有老化或隱性破損（若有需一并納入更換范圍），標記更換邊界（確保新膜材與舊膜材搭接寬度足夠）。

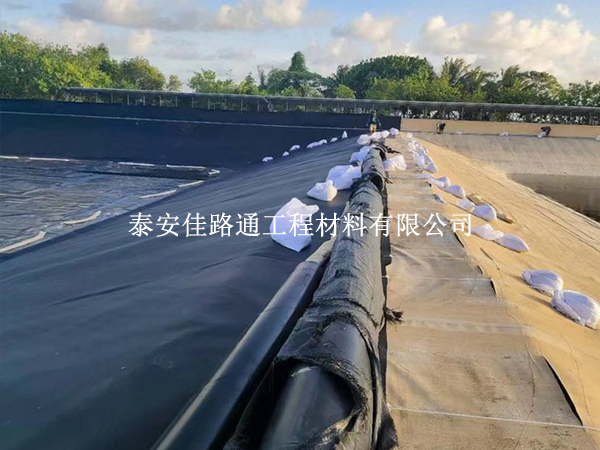

更換操作：切除破損膜材，清理地基（確保平整、無雜物），鋪設與舊膜材同規(guī)格的新膜材，新膜材與舊膜材的搭接邊需用雙軌熱熔焊機焊接（搭接寬度按設計要求），拐角或銜接處用擠壓焊槍補強；焊接完成后，全面檢測新鋪設區(qū)域的焊縫密封性，同時檢查舊膜材與新膜材的銜接是否牢固，無滲漏后再恢復注水。
三、修復后驗收與預防：避免再次破損
1. 修復后驗收
修復完成后，先做外觀檢查（補丁或新膜材貼合平整，無褶皺、無空鼓），再用真空檢測儀或充氣檢測儀檢測修復區(qū)域的焊縫密封性，確保無滲漏；注水時需緩慢進行，觀察修復區(qū)域是否有水位下降、氣泡冒出等異常，確認無問題后再正常養(yǎng)殖。
2. 日常預防措施
定期檢查：每季度排水檢查膜材表面，及時清理尖銳雜物、藻類，發(fā)現微小破損立即修復；
規(guī)范操作：清塘或投放設備時，避免金屬工具直接接觸膜材，可鋪墊橡膠墊減少摩擦；
加強防護：露天養(yǎng)殖池可在膜材保護層（如細砂）上覆蓋遮陽網，減緩老化，避免**天氣（如強風、暴雨）對膜材的沖擊。
養(yǎng)殖防滲土工膜破損處理的核心是 “早發(fā)現、分程度、規(guī)范修”，輕度破損及時補丁修復，中度破損焊接加固，重度破損局部更換，可**大程度降低滲漏風險。修復后需做好驗收與日常防護，才能延長膜材使用壽命，保障養(yǎng)殖穩(wěn)定。若對破損修復的具體操作（如焊接參數設置）有疑問，可在評論區(qū)交流探討。
