午夜精品国产精品大乳美女,国产精品私人玩物在线观看 ,porn在线视频一区二区

新聞分類

NEWS

聯(lián)系我們

聯(lián) 系人：張經(jīng)理
手     機(jī)：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細(xì)

您現(xiàn)在的位置：首頁(yè) > 新聞動(dòng)態(tài) >行業(yè)動(dòng)態(tài)

固體尾礦庫(kù)鋪防滲土工膜，這些細(xì)節(jié)技巧要掌握

瀏覽次數(shù)：次信息來(lái)源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/9/9

固體尾礦庫(kù)的防滲土工膜鋪設(shè)，需適配尾礦含腐蝕性物質(zhì)、長(zhǎng)期承受尾礦荷載、防滲漏要求嚴(yán)苛的特點(diǎn)。把握關(guān)鍵細(xì)節(jié)技巧，能確保土工膜整體性與密封性，降低尾礦滲漏污染土壤、地下水的風(fēng)險(xiǎn)，保障尾礦庫(kù)**運(yùn)行。
一、前期準(zhǔn)備：適配尾礦庫(kù)特性的基礎(chǔ)把控
1. 膜材選型：優(yōu)先耐腐、高強(qiáng)度類型
根據(jù)尾礦成分（如是否含酸性、堿性物質(zhì)）選擇耐腐蝕性強(qiáng)的土工膜，通常選用 HDPE 土工膜（厚度不低于 1.5mm，添加抗老化、抗腐蝕助劑），若尾礦含強(qiáng)腐蝕性介質(zhì)，需額外鋪設(shè)土工布作為隔離層，避免膜材直接接觸腐蝕源。
核對(duì)膜材質(zhì)量證明文件，需符合尾礦庫(kù)防滲專項(xiàng)標(biāo)準(zhǔn)，重點(diǎn)檢查膜材拉伸強(qiáng)度、斷裂伸長(zhǎng)率、抗穿刺性能，確保能承受尾礦長(zhǎng)期荷載與施工過(guò)程中的外力沖擊。
2. 地基處理：兼顧平整與承載力
徹底清理地基表面的碎石、尖銳物、雜草，尤其需移除尾礦殘留的塊狀硬物（如廢礦石、金屬碎屑），避免刺穿膜材；對(duì)凹凸不平區(qū)域，用級(jí)配砂石找平，確保地基平整度誤差不超過(guò) 5cm（用 2 米靠尺檢測(cè)），坡度符合設(shè)計(jì)要求（通常不大于 1:3）。
對(duì)軟土地基或承載力不足區(qū)域，需鋪設(shè)土工格柵或壓實(shí)素土層加固，壓實(shí)度達(dá)到 90% 以上，防止后期地基沉降導(dǎo)致膜材拉伸破損。

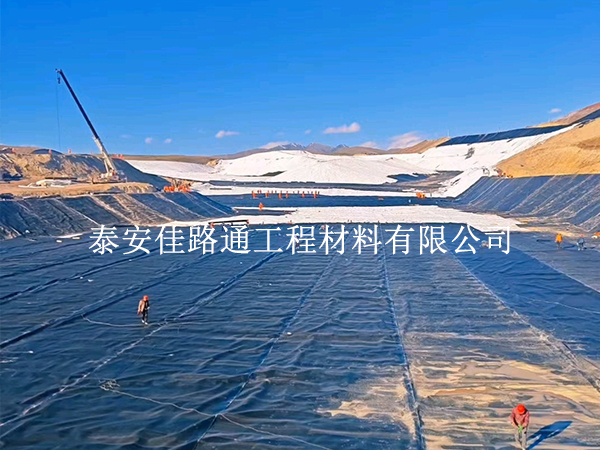

二、鋪設(shè)過(guò)程：貼合尾礦庫(kù)荷載與防滲需求
1. 鋪設(shè)方向與松弛度控制
沿尾礦庫(kù)邊坡走向與庫(kù)底長(zhǎng)度方向鋪設(shè)，減少橫向接縫（橫向接縫受尾礦荷載擠壓易開(kāi)裂），膜材展開(kāi)時(shí)預(yù)留 5%-8% 的松弛度（適配后期尾礦堆積產(chǎn)生的地基微沉降），避免過(guò)度拉伸導(dǎo)致膜材分子鏈緊繃，降低抗裂性能。
鋪設(shè)時(shí)禁止拖拽膜材（底部墊無(wú)紡布減少摩擦），施工人員需穿軟底鞋，禁止在膜材上堆放重物，若需臨時(shí)堆放，需鋪墊木板分散壓力，防止膜材局部受壓破損。
2. 臨時(shí)固定：適配邊坡與庫(kù)底的雙重需求
庫(kù)底區(qū)域：按 1.5-2 米間距用 U 型固定釘（材質(zhì)為不銹鋼或防腐處理鋼材）固定膜材，邊緣區(qū)域加密至 1 米，確保膜材緊貼地基，無(wú)空鼓；
邊坡區(qū)域：每鋪設(shè) 1 米需增設(shè)一排固定釘，且在邊坡中部、頂部增設(shè)錨固溝（寬度不小于 30cm），將膜材邊緣嵌入錨固溝，用混凝土澆筑固定，防止邊坡膜材受尾礦下滑力拉扯移位。
三、焊接操作：針對(duì)尾礦庫(kù)的密封強(qiáng)化技巧
1. 焊接參數(shù)：結(jié)合環(huán)境與膜材調(diào)整
焊接前在廢膜上試焊，根據(jù)環(huán)境溫度、膜材厚度調(diào)整參數(shù)（如 1.5mm HDPE 膜，雙軌熱熔焊溫度通常為 180-200℃，行走速度 2-3m/min），若尾礦庫(kù)區(qū)域風(fēng)力大于 5 級(jí)，需搭建防風(fēng)棚，避免風(fēng)導(dǎo)致焊縫冷卻過(guò)快，影響熔合質(zhì)量。
焊接時(shí)優(yōu)先采用雙軌熱熔焊，形成連續(xù)的雙焊縫（中間預(yù)留檢測(cè)通道），焊縫寬度不小于 10mm，兩側(cè)熔邊寬度均勻（5-8mm），確保焊縫強(qiáng)度不低于膜材本體強(qiáng)度的 80%。
2. 接縫處理：重點(diǎn)強(qiáng)化薄弱區(qū)域
相鄰膜材搭接寬度不小于 10cm，搭接前用酒精清理搭接面的灰塵、油污，確保無(wú)雜質(zhì)影響熔合；對(duì)邊坡與庫(kù)底銜接的拐角處，先用雙軌熱熔焊焊接平面區(qū)域，再用擠壓焊槍補(bǔ)焊拐角內(nèi)側(cè)，形成 “雙焊縫 + 擠壓焊” 的雙重密封，避免拐角處因應(yīng)力集中導(dǎo)致焊縫開(kāi)裂。
焊接完成后，立即用真空檢測(cè)儀對(duì)焊縫逐段檢測(cè)（負(fù)壓達(dá)到 0.02MPa 時(shí)保壓 30 秒），若發(fā)現(xiàn)虛焊、漏焊，需用擠壓焊槍補(bǔ)焊，補(bǔ)焊區(qū)域超出缺陷范圍 5cm 以上。
四、特殊區(qū)域：尾礦庫(kù)關(guān)鍵部位的細(xì)節(jié)處理
1. 排水盲溝周邊：防滲漏與排水兼容
排水盲溝（用于排出庫(kù)底滲水）周邊鋪設(shè)膜材時(shí)，需在盲溝外側(cè)預(yù)留 50cm 寬的膜材搭接邊，將膜材與盲溝周邊的防滲層密封焊接，避免尾礦水從盲溝與膜材的間隙滲漏。
盲溝頂部需覆蓋土工布，再鋪設(shè)膜材，防止盲溝內(nèi)的碎石刺穿膜材，同時(shí)確保排水通暢，不影響膜材密封性。
2. 尾礦入庫(kù)口：抗沖擊與耐磨防護(hù)
尾礦入庫(kù)口（尾礦集中下落區(qū)域）的膜材表面，需額外鋪設(shè)一層耐磨土工布或橡膠墊，用專用膠黏劑與土工膜貼合，增強(qiáng)膜材抗沖擊、耐磨性能，避免尾礦高速下落導(dǎo)致膜材磨損破損。
入庫(kù)口周邊的膜材接縫，需加密焊接，并用混凝土壓邊固定，防止尾礦沖擊導(dǎo)致接縫開(kāi)裂。
五、后期防護(hù)：適配尾礦長(zhǎng)期堆積的維護(hù)技巧
1. 保護(hù)層鋪設(shè)：兼顧防護(hù)與荷載傳遞
焊接驗(yàn)收合格后，及時(shí)鋪設(shè)保護(hù)層（通常為壓實(shí)素土、卵石層，厚度不小于 30cm），保護(hù)層材料需篩選去除尖銳雜質(zhì)，鋪設(shè)時(shí)采用輕型壓路機(jī)分層壓實(shí)，避免重型機(jī)械直接碾壓膜材，防止膜材受擠壓破損。
保護(hù)層頂部需與尾礦堆積進(jìn)度同步，避免膜材長(zhǎng)期暴露在陽(yáng)光下（防止老化）或受雨水沖刷。
2. 定期檢查：重點(diǎn)監(jiān)測(cè)荷載與滲漏
定期檢查膜材覆蓋區(qū)域的沉降情況，若發(fā)現(xiàn)局部沉降過(guò)大，需及時(shí)補(bǔ)充保護(hù)層材料，避免膜材過(guò)度拉伸；對(duì)焊縫區(qū)域、入庫(kù)口、排水盲溝周邊等關(guān)鍵部位，每季度用滲漏檢測(cè)儀檢測(cè)，若發(fā)現(xiàn)滲漏點(diǎn)，需立即排水、清理尾礦后修補(bǔ)，防止?jié)B漏擴(kuò)大。
固體尾礦庫(kù)鋪設(shè)防滲土工膜的核心細(xì)節(jié)，在于 “適配尾礦特性、強(qiáng)化密封、抗荷載抗沖擊”。每個(gè)環(huán)節(jié)按技巧操作，能有效提升防滲效果，延長(zhǎng)土工膜使用壽命，保障尾礦庫(kù)生態(tài)與**。若施工中遇到復(fù)雜地形（如深凹型庫(kù)底、陡峭邊坡），建議咨詢專業(yè)尾礦庫(kù)防滲團(tuán)隊(duì)，制定定制化方案。關(guān)于具體細(xì)節(jié)的疑問(wèn)，可在評(píng)論區(qū)交流探討。
