精品卡一卡二卡3卡高清乱码 ,亚洲日韩精品AV无码富二代,啊啊啊免费视频

新聞分類

NEWS

聯(lián)系我們

聯(lián) 系人：張經(jīng)理
手     機：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細(xì)

您現(xiàn)在的位置：首頁 > 新聞動態(tài) >公司新聞

筑牢蓄水屏障蓄水池防滲膜焊接核心技藝解析

瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/12/30

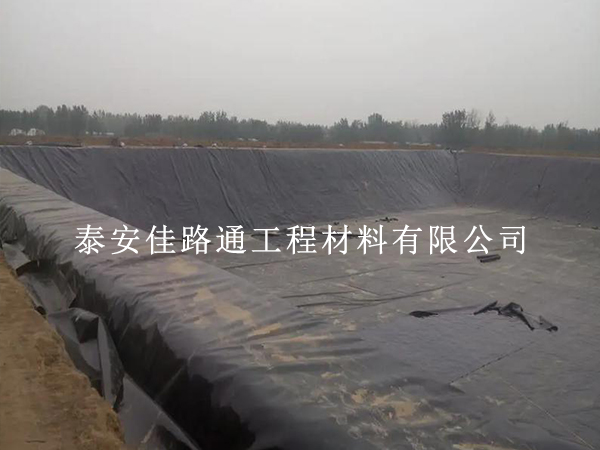

在蓄水池防滲工程中，防滲膜焊接質(zhì)量直接決定防滲系統(tǒng)的完整性與耐久性，是杜絕水體滲漏、保障工程**的關(guān)鍵環(huán)節(jié)。本文聚焦防滲膜焊接施工的核心技藝，結(jié)合實操規(guī)范與質(zhì)量控制要點，梳理出一套專業(yè)易懂的施工指引，助力工程**達(dá)標(biāo)。
一、施工前置準(zhǔn)備：筑牢焊接基礎(chǔ)
充分的前置準(zhǔn)備是確保焊接質(zhì)量的前提，需重點把控基面處理、材料檢查與設(shè)備調(diào)試三大核心要點。
基面處理需達(dá)到平整、堅實、無尖銳雜物的標(biāo)準(zhǔn)。徹底清除基底的碎石、樹根、磚塊等尖銳物體，避免刺穿膜體；采用壓實設(shè)備對基面進行碾壓夯實，確保壓實度符合設(shè)計要求，無明顯坑洼與隆起；轉(zhuǎn)角處需處理為圓弧狀，減少膜體應(yīng)力集中。若為軟土地基，需提前鋪設(shè)土工布或砂礫墊層加固，含水率過高時需先排水晾曬。
材料檢查需核查防滲膜的出廠檢測報告，確認(rèn)厚度、拉伸強度等指標(biāo)符合設(shè)計要求；同時檢查膜體外觀，確保無孔洞、破損、折痕等缺陷，邊緣整齊無毛刺。施工前需預(yù)留合理搭接余量，避免材料浪費或搭接不足。
設(shè)備調(diào)試需針對防滲膜材質(zhì)選用適配的熱熔焊接設(shè)備，常見雙軌熱熔焊機與擠壓焊槍。正式焊接前，需使用同批次膜材進行試焊，根據(jù)膜厚調(diào)整焊接溫度、速度與壓力參數(shù)，待試焊焊縫剝離強度達(dá)標(biāo)后，方可開展正式施工。
二、核心焊接技藝：精準(zhǔn)把控關(guān)鍵環(huán)節(jié)
焊接作業(yè)需遵循標(biāo)準(zhǔn)化流程，重點把控搭接規(guī)范、焊接操作與特殊部位處理，確保焊縫連續(xù)密實。
搭接規(guī)范方面，相鄰膜體的搭接寬度需嚴(yán)格遵循設(shè)計要求，熱熔焊接一般不小于10厘米。搭接區(qū)域需清理干凈，無泥土、水分、油污等雜質(zhì)，避免影響熔合效果；鋪設(shè)時需保持膜體平整無褶皺，采用沙袋臨時錨固，防止風(fēng)力導(dǎo)致膜體移位。
焊接操作時，焊機需沿搭接邊緣勻速前進，確保焊縫連續(xù)、飽滿，無虛焊、漏焊現(xiàn)象。采用雙軌焊機焊接時，需形成兩道平行焊縫，中間預(yù)留空腔，便于后續(xù)充氣檢測；焊接過程中需密切觀察焊縫成型質(zhì)量，發(fā)現(xiàn)問題及時停機調(diào)整。
特殊部位處理是焊接施工的難點，邊角、圓弧、T型節(jié)點等機械難以施焊的區(qū)域，需采用擠壓焊槍進行手工補焊。補焊時需確保焊槍勻速移動，反復(fù)烘烤使膜體充分熔合，補焊區(qū)域需覆蓋整個缺陷部位，必要時采用同材質(zhì)膜材裁剪補丁進行強化密封，補丁邊緣距缺陷處需滿足設(shè)計要求。管道穿膜等部位，需先精準(zhǔn)裁剪膜體，再采用熱熔焊接與補焊結(jié)合的方式，形成完整密封閉環(huán)。
三、質(zhì)量檢測規(guī)范：杜絕滲漏隱患
焊接完成后需開展全面質(zhì)量檢測，分為外觀檢測、密封性檢測與強度檢測，確保無滲漏隱患。
外觀檢測通過肉眼觀察，確認(rèn)焊縫平整連續(xù)，無氣泡、燒穿、跳焊等缺陷，膜體無破損、移位；錨固部位牢固，無松動現(xiàn)象。
密封性檢測以充氣檢測為主，針對雙軌焊縫的預(yù)留空腔，封閉兩端后用充氣泵充氣，壓力達(dá)到0.1-0.15MPa后保持15-30分鐘，若壓力無明顯下降，說明焊縫密封良好；若壓力下降，需精準(zhǔn)定位漏點并及時補焊。對于擠壓焊縫，可采用真空盒檢測，在焊縫表面涂抹肥皂水，罩上真空盒抽真空后，觀察是否產(chǎn)生氣泡判斷密封性。
強度檢測需按規(guī)定頻率截取試焊試樣，送往實驗室進行剪切與剝離強度測試，測試結(jié)果需達(dá)到母材強度要求。取樣后留下的缺口需立即用擠壓焊槍補焊，確保防滲系統(tǒng)完整性。
四、施工環(huán)境與**管控
施工需避開雨天、大風(fēng)天與**溫度環(huán)境，雨天需及時覆蓋膜體，防止雨水浸泡基面與焊縫；氣溫低于5℃時需搭設(shè)防風(fēng)棚預(yù)熱，高于40℃時需暫停作業(yè)，避免膜體熱脹變形影響焊接質(zhì)量。
**管控方面，施工現(xiàn)場需設(shè)置**警示標(biāo)志，施工人員需佩戴**帽、防滑鞋等防護用品；焊接作業(yè)時需注意用電**，配備消防器材，嚴(yán)防火災(zāi)隱患；邊坡作業(yè)需采取防滑墜措施，確保施工**。
蓄水池防滲膜焊接施工的核心在于細(xì)節(jié)把控，從前置準(zhǔn)備、焊接操作到質(zhì)量檢測，每一個環(huán)節(jié)都需遵循技術(shù)規(guī)范。只有嚴(yán)格落實標(biāo)準(zhǔn)化施工技藝，才能打造連續(xù)密實的防滲屏障，保障蓄水池長期穩(wěn)定運行，杜絕水資源浪費與環(huán)境破壞隱患。
