垃圾填埋場防滲膜的覆膜鋪設(shè)小技巧
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2023/3/6

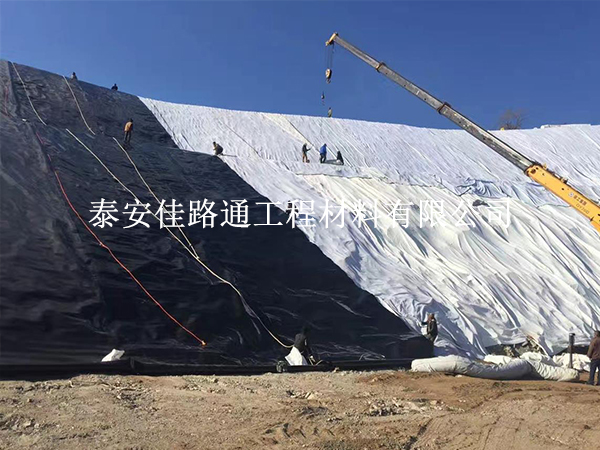

我們泰安佳路通工程材料有限公司多年來從事各種土工材料的研究生產(chǎn)工作，對于各種產(chǎn)品材料的選擇施工也是比較了解的，垃圾填埋場防滲膜是土工材料市場比較重點的產(chǎn)品類型，關(guān)于垃圾填埋場防滲膜在覆膜施工中須掌握哪些小技巧？ 垃圾填埋場防滲膜是一種很好的防滲材料，在防滲工程實踐中占有重要的地位，為了能夠使該材料使用壽命更長一些，因此我們在制作過程為了防止抗老化，垃圾填埋場防滲膜可以通過以下三種措施進行操作，在原材料中添加防老化劑，**光、氧、熱等外界因素對材料的作用，如摻適量的抗氧劑、光穩(wěn)定劑和深色碳黑等。我們的原材料是全新料拒絕回料再生料，原料要求來說，膜的原材料的不含雜質(zhì)。不能用廢聚乙烯再生產(chǎn)品，垃圾填埋場防滲膜是用優(yōu)質(zhì)的聚乙烯樹脂制造的。為了防止紫外線引起的老化，在材料中加入含量為2％～3％的粉末狀碳黑，碳黑可以非常有效地抵抗自然老化引起的材料性能。 垃圾填埋場防滲膜的焊接注意事項： 1、熱鍥焊機焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查裝膜入機啟動馬達加壓焊接。 2、接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，垃圾填埋場防滲膜當(dāng)有雜物時必須在焊接前清理干凈。 3、每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當(dāng)時調(diào)整好的速度、壓力、溫度進行正是焊接。試樣上需標(biāo)明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)。 4、垃圾填埋場防滲膜焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。 5、在遇上垃圾填埋場防滲膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。 6、相鄰垃圾填埋場防滲膜焊縫應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點，垃圾填埋場防滲膜應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機加強。 7、焊膜時不許壓出死折，鋪設(shè)垃圾填埋場防滲膜時，垃圾填埋場防滲膜根據(jù)當(dāng)?shù)貧鉁刈兓群屠盥駡龇罎B膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。 也是是關(guān)于垃圾填埋場防滲膜的基本鋪設(shè)技巧的概述總結(jié)，希望能夠幫助客戶朋友更好的了解產(chǎn)品材料，保障工程建設(shè)質(zhì)量提供支持幫助，另外，我公司會持續(xù)加大土工材料的生產(chǎn)研究力度，為更多需要的企業(yè)客戶提供滿意的產(chǎn)品材料。
