天美传媒破解版果冻传媒在线 ,69日本xxxxxxxx96,野草一二三乱码区地址

新聞分類

NEWS

聯(lián)系我們

聯(lián) 系人：張經(jīng)理
手     機(jī)：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細(xì)

您現(xiàn)在的位置：首頁 > 新聞動(dòng)態(tài) >公司新聞

蓄水池鋪糙面土工膜，這些細(xì)節(jié)技巧別忽略

瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/9/10

蓄水池鋪設(shè)糙面土工膜，核心優(yōu)勢(shì)在于表面粗糙紋理能增強(qiáng)與保護(hù)層、地基的附著力，防止膜材滑動(dòng)，同時(shí)保障防滲效果。需把握適配蓄水池場(chǎng)景的細(xì)節(jié)技巧，從選型到施工全流程把控，才能充分發(fā)揮糙面土工膜的防滑與防滲雙重作用。
一、前期準(zhǔn)備：選對(duì)膜材 + 整好地基
1. 膜材選型：適配蓄水池防滑需求
根據(jù)蓄水池水深、保護(hù)層類型（如細(xì)砂、混凝土）選擇糙面土工膜：若為邊坡較陡或保護(hù)層易滑動(dòng)的蓄水池，優(yōu)先選雙面糙面土工膜（增強(qiáng)上下層附著力）；若僅需防止膜材與地基滑動(dòng)，單面糙面（糙面朝下貼合地基）即可。
核對(duì)膜材參數(shù)：厚度需適配蓄水池水壓（水深越大，膜材厚度需相應(yīng)增加），糙面紋理深度需達(dá)標(biāo)（確保防滑效果），同時(shí)檢查膜材拉伸強(qiáng)度、抗穿刺性能，需符合蓄水池防滲專項(xiàng)標(biāo)準(zhǔn)，避免選用再生料占比高的劣質(zhì)膜材。
2. 地基處理：兼顧平整與防滑基礎(chǔ)
徹底清理地基表面的碎石、樹根、尖銳雜物（直徑超 3cm 需挖除），避免刺穿膜材；對(duì)凹凸不平區(qū)域，用細(xì)土或級(jí)配砂石找平，平整度誤差控制在合理范圍（2 米靠尺檢測(cè)，間隙不影響膜材貼合），邊坡坡度按設(shè)計(jì)要求修整（通常不大于 1:2.5，過陡易導(dǎo)致膜材滑動(dòng)）。
若地基為砂質(zhì)土或透水性強(qiáng)的土壤，需先鋪設(shè)一層土工布打底，增強(qiáng)地基穩(wěn)定性，同時(shí)避免土壤顆粒與膜材糙面摩擦導(dǎo)致紋理磨損，影響防滑效果。

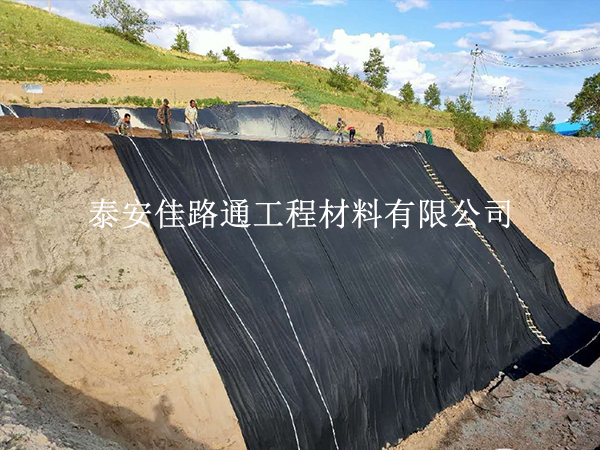

二、鋪設(shè)操作：突出糙面防滑特性
1. 鋪設(shè)方向與糙面朝向
沿蓄水池邊坡走向與庫底長(zhǎng)度方向鋪設(shè)，減少橫向接縫（橫向接縫受水壓與防滑力影響易開裂）；單面糙面土工膜需將糙面朝下（貼合地基，增強(qiáng)摩擦力），光滑面朝上（便于與保護(hù)層結(jié)合）；雙面糙面土工膜則無需刻意調(diào)整朝向，確保膜材自然貼合即可。
鋪設(shè)時(shí)預(yù)留 5%-8% 的松弛度（適配地基微沉降與溫度變化），避免過度拉伸導(dǎo)致糙面紋理變形，削弱防滑性能；禁止拖拽膜材（底部墊軟質(zhì)無紡布，減少糙面磨損），施工人員穿軟底鞋，避免踩踏導(dǎo)致糙面局部壓實(shí)。
2. 臨時(shí)固定：適配糙面防滑的雙重保障
庫底區(qū)域：按 1.5-2 米間距用 U 型固定釘（鈍頭設(shè)計(jì)，避免刺穿膜材）固定，固定點(diǎn)需避開糙面紋理凸起處，防止破壞防滑結(jié)構(gòu)；
邊坡區(qū)域：因糙面雖能增強(qiáng)摩擦力，但邊坡仍有滑動(dòng)風(fēng)險(xiǎn)，需每鋪設(shè) 1 米增設(shè)一排固定釘，且在邊坡頂部設(shè)置錨固溝（寬度不小于 30cm），將膜材邊緣嵌入溝內(nèi)，用混凝土澆筑固定，形成 “糙面防滑 + 錨固固定” 的雙重保障，防止膜材下滑。
三、焊接加固：保護(hù)糙面 + 確保密封
1. 焊接參數(shù)與糙面處理
焊接前清理搭接邊的糙面紋理（用砂紙輕磨搭接區(qū)域的糙面，使其變?yōu)楣饣妫阌谌酆希�，但需注意僅打磨搭接寬度內(nèi)的區(qū)域，避免過度打磨破壞非搭接區(qū)的防滑紋理。
調(diào)試焊接設(shè)備：雙軌熱熔焊溫度、行走速度需適配膜材厚度（如 1.5mm 糙面膜，溫度通常 180-200℃，速度 2-3m/min），試焊后檢測(cè)焊縫強(qiáng)度（剝離試驗(yàn)時(shí)焊縫不開裂），確保參數(shù)合理后再正式焊接。
2. 接縫處理：強(qiáng)化密封與防滑兼容
相鄰膜材搭接寬度不小于 10cm，搭接邊需對(duì)齊，避免錯(cuò)邊導(dǎo)致焊縫不連續(xù)；焊接時(shí)優(yōu)先用雙軌熱熔焊，形成雙焊縫（中間預(yù)留檢測(cè)通道），焊縫寬度不小于 10mm，兩側(cè)熔邊均勻；拐角、邊坡與庫底銜接處等復(fù)雜區(qū)域，先用雙軌焊焊接平面部分，再用擠壓焊槍補(bǔ)焊，補(bǔ)焊區(qū)域需覆蓋糙面打磨后的邊緣，確保密封無死角。
焊接后用真空檢測(cè)儀逐段檢測(cè)焊縫密封性（負(fù)壓 0.02MPa 保壓 30 秒），若發(fā)現(xiàn)漏焊，補(bǔ)焊時(shí)需重新打磨糙面搭接邊，避免殘留紋理影響熔合。
四、特殊區(qū)域：針對(duì)性處理防滑與防滲
1. 蓄水池進(jìn)出口周邊
進(jìn)出口（如進(jìn)水口、出水口）的膜材易受水流沖擊與雜物摩擦，需在周邊額外鋪設(shè)一層糙面土工膜作為加強(qiáng)層，加強(qiáng)層與原膜材焊接密封，同時(shí)在進(jìn)出口設(shè)置防護(hù)欄，避免雜物撞擊破壞膜材糙面與焊縫。
2. 管道穿膜部位
管道穿膜處需先在膜材上裁剪適配管道直徑的孔洞，孔洞周邊打磨光滑，再套上專用防滲套管，套管與膜材之間用密封膠填充，外側(cè)用擠壓焊槍焊接固定，確保無滲漏；同時(shí)在管道周邊的膜材上鋪設(shè)糙面加強(qiáng)層，增強(qiáng)該區(qū)域的防滑與抗沖擊能力。
五、后期防護(hù)：保護(hù)糙面性能
焊接驗(yàn)收合格后，24 小時(shí)內(nèi)鋪設(shè)保護(hù)層（細(xì)砂、素土或混凝土板），保護(hù)層鋪設(shè)需輕鋪輕壓，禁止重型機(jī)械直接碾壓糙面區(qū)域，避免糙面紋理被壓平，失去防滑效果；若采用混凝土保護(hù)層，需在膜材與混凝土間鋪設(shè)土工布，防止混凝土水化熱損傷膜材。
日常維護(hù)中，若發(fā)現(xiàn)保護(hù)層破損導(dǎo)致糙面暴露，需及時(shí)補(bǔ)充保護(hù)層，避免陽光暴曬導(dǎo)致糙面老化、紋理脫落，影響防滑與防滲性能。
蓄水池鋪設(shè)糙面土工膜的核心技巧是 “選對(duì)糙面類型、保護(hù)糙面紋理、強(qiáng)化防滑與密封雙重保障”，每個(gè)環(huán)節(jié)需圍繞糙面特性操作，才能充分發(fā)揮其優(yōu)勢(shì)。若施工中遇到陡峭邊坡、不規(guī)則池形等復(fù)雜場(chǎng)景，建議咨詢專業(yè)團(tuán)隊(duì)，制定定制化方案。關(guān)于具體細(xì)節(jié)的疑問，可在評(píng)論區(qū)交流探討。
